一、FSH I型智能阀门控制器概述：
1.1主要用途：
  .电动阀门定位
  .调节阀、伺服马达等执行器的操作
  .计算机，PLC，调节器控制信号的手/自动切换


1.2主要功能：
 .输出限幅功能
 .1路调节信号输入及断线处理功能
 .1路反馈信号（开度）
 .操作输出
 .面板按键控制手动/自动状态
 .手动/自动状态输出为无源触点信号，操作器处于自动时闭合，处于手动时断开。
 .阀位输出
 .上电状态预置


1.3主要特点：
 .测量误差小于0.2%F.S，并具备调校，数字滤波功能，可减小传感器、阀位器的误差，有效提高系统测量、控制精度
 .反馈输入适用于电流信号类型

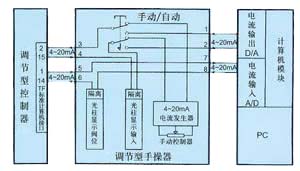

 .工作过程：







二、FSH I型智能阀门控制器型号：

  1: 表示外形尺寸： 96（W）×96（H）×114（L）
  2：面板形式：方形无光柱
  3：反馈输入信号：直流电流输入，4mA ~20mA
  4：调节输入信号：直流电流输入，4mA~20mA
  5：操作输出信号：直流电流输出，4mA~20mA
  6：手/自动状态输出： 手/自动状态输出为无源触点信号，操作器处于自动时闭合，处于手动时断开
  7：阀位输出：直流电流输出，4mA~20mA
  8：仪表电源：220V AC





三、FSH I型智能阀门控制器参数：

3.1 基本技术规格
  .电 源：220V AC，供电的仪表：220V±10%，功耗小于7VA
  .工作环境：0℃~50℃，湿度低于90%，R.H
  .显示范围：-1999~9999，小数点位置可设定
  .显示颜色：红色
  .显示分辨力：1/10000
  .基本误差：小于±0.2%F.S
  .测量分辨力：1/60000，16位A/D转换器
  .测量控制周期：0.4秒
  .电流操作输出：4mA~20 mA ，负载能力大于600Ω
  .输出分辨力：1/1000，误差小于±0.5% F.S


3.2 选配件技术规格
  .报警输出：触点容量220V AC，3A（上限、下限）
  .模拟光柱显示0-100
  .继电器操作输出
  .开关量输入控制
  该功能通过外部无源触点开关控制操作器的手/自动状态，开关闭合时操作器为自动状态，断开时为手动状态。





四、FSH I型智能阀门控制器安装：
  .为确保正常使用，接线必需在断电后进行。
  .交流供电的仪表，其端是电源滤波器的公共端，有高压，只能接大地，禁止与仪表其它端子接在一起。
  .规格96×96 尺寸的仪表：端子接线图







五、FSH I型智能阀门控制器 面板及按键说明：




   ①：反馈显示窗(开度)
   ②：操作输出显示窗（输入）
   ③：手/自手动/自动切换键
   ④：增加键 减小键
   ⑤：设置参数设置键
   ⑥：手动、自动指示灯



六、FSH I型智能阀门控制器 伺服控制器模块：

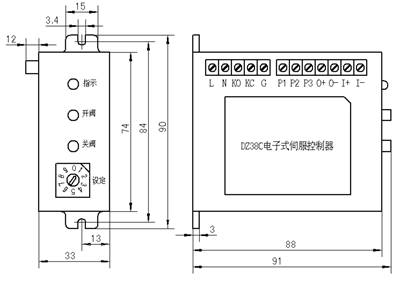

  6.1.模块外型及接口说明



  ·端子 L ， N 连接 AC 220V 电源的火线和零线，为调节型模块供电
  ·端子 P1 ， P2 ， P3 连接阀位电位器
  ·端子 KO ， KC 用于接开向和关向交流接触器
  ·端子G 为调节型模块控制回路电源
  ·端子0- ， 0+ 用于阀位 DC4 ~ 20mA 输出
  ·端子Ⅰ- ，Ⅰ+ 用于接受 DC4 ~ 20mA 控制信号

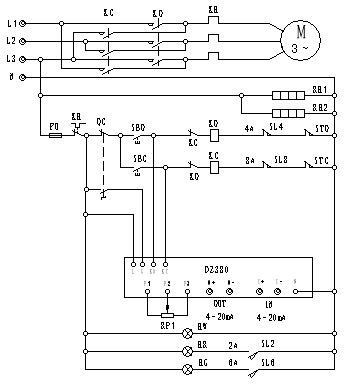

6.2.接线示例
