方案说明

      腐竹、豆腐干等豆制品在加工过程中，需要快速脱水。为满足广大用户需要，我公司专门研制出腐竹烘房翅片管换热器。蒸汽烘干房温度能够达到90℃，可满足广大豆制品加工用户的温度、湿度、环保节能，产品颜色正、味道好的需要。



方案参考:

1.现场条件：
   热媒：0.6MPa饱和蒸汽

   腐竹：约400kg

   烘房:  6间（每间尺寸:长3.5mx宽2.7mx高2.5m)



2. 解决问题：

   a. 6小时左右将腐竹烘干到150KG;

   b. 蒸汽烘干暖风机热工性能好，承压高，耐腐蚀，安装简单和投资少；

   c. 蒸汽散热器使用寿命长，一劳永逸。

3.方案设计：

   根据我们多年的设计、生产经验，参考《饱和水和饱和水蒸汽热力性质》、《空气的物理性质性质表》及相关的热工理论，设计如下：

序 号	项      目	数    据	单  位	备  注
1	蒸 汽 压 力	0.6	Mpa
2	蒸 汽 温 度	158	℃
3	进 风 密 度	1.185	Kg/m3	（15℃干空气）
4	风              量	4150	m3/h
5		4917.75	Kg/h
6		1.37	Kg/s
7
8	空气重量流速Vr	8.00	Kg/m2•s	经济流速
9	通风净截面积	0.17
10	净   面    比	0.61
11	通 风 面 积	0.28	m2
12
13	传 热 系 数K	32.41	Kcal/m2*h*℃
14	进 风 温 度	15	℃
15	进风比热容	1.013	Kj/Kg•K	（15℃干空气）
16	出 风 温 度	60	℃
17	出风比热容	1.017	Kj/Kg•K	（70℃干空气）
18	供     热    量	220762.7	Kj/h
19		52763.56	KCal/h
20
21	烘干前重量	400.00	kg
22	烘干后重量	150.00	kg
23	烘 干 时 间	6.00	h
24	烘干水分温升热量	11250.00	kcal
25		156.25	kcal/h
26
27	气化潜热量	1875.53	kcal/h	2260kj/kg
28
29	平 均 温 差	120.50	℃
30	总散热面积	14.03	m2
31
32	通 风 口 长	610.00	mm	670
33	通 风 口 宽	610	mm	670
34	实际通风面积	0.37	m2
35	净    面    比	0.61
36	实际通风净截面积	0.23	m2
37	实际空气重量流速	5.99	Kg/m2•s
38
39	表 面 管 数	10.52	根
40		10	根
41	单台散热面积	17.34	m2
42	散热器台数	0.81	台	1台HQ-5
43		1	台
44	蒸 汽 耗 量	83	kg/h



4.设备选型：

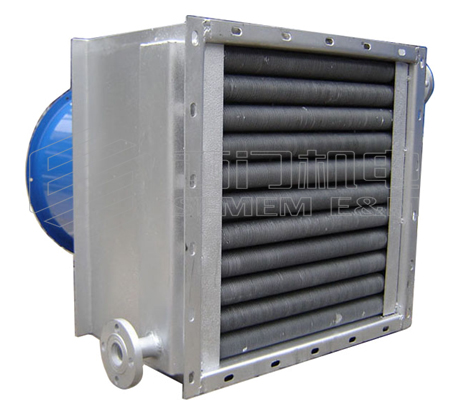

 根据客户现场环境与要求，建议选配1台HQ-5的烘干暖风机，可满足现场需要。
