SEMEM_翅片管散热器之翅片管换热面积计算方法

发布 2024-01-26   阅读   点赞

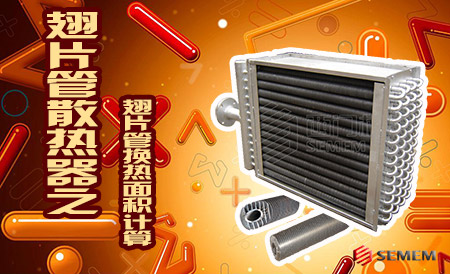

 翅片管散热器 之翅片管换热面积计算方法



 一、标签: 翅片管  换热管  散热管  轧片管  螺旋翅片管  翅片管换热面积计算方法(以钢铝复合翅片管为例)

换热面积的计算,一般情况下以所有暴露在空气中的部分累计相加,可分为三部分:1、基管部分表面积(需要扣除片厚);2、翅片顶端(有效片数累计后的表面积);3、翅片正反两个面的表面积。这三个数字相加就是翅片管的换热面积。



二、原题: 一根钢铝复合翅片管长1660mm,两头各空30mm无翅片,翅片管直径22mm,底径厚度0.5mm,管子厚度2mm,片距3mm,片厚0.3mm,翅片外径42,有效片高42mm,求一根翅片管的换热面积是多少?

答:换热面积的计算,一般情况下以所有暴露在空气中的部分累计相加,可分为三部分:1、基管部分表面积(需要扣除片厚);2、翅片顶端(有效片数累计后的表面积);3、翅片正反两个面的表面积。这三个数字相加就是翅片管的换热面积。



三、例:按原题计算(先计算单位米的面积)

已知,片厚0.3,片距3,单位有效片数为200片,则

1.基管表面积有效长度为1000-333.3X0.3=0.9米,得3.14X0.023X0.9=0.064998



2.翅片顶端表面积为 333.3X0.3=0.1米,且翅片外径为42mm.得3.14X0.042X0.1=0.013188



3.翅片正反两个面的表面积。是大圆面积减去小圆面积乘片数再乘2,已知直径分别为0.042和0.023,则半径为0.021和0.015,

得3.14X(0.021X0.021-0.0115X0.0115)X333.3X2=0.64625



累计结果; 0.64625+0.013188+0.064998=0.724436m2/米

有效管长为1600,得该类型的翅片管换热面积为1.159平方/支


编辑 Semem (本文版权所有,请勿复制商用)
