SEMEM_轴流式蒸汽型暖风机的结构剖析

发布 2019-11-12   阅读   点赞



轴流式蒸汽型暖风机的结构剖析

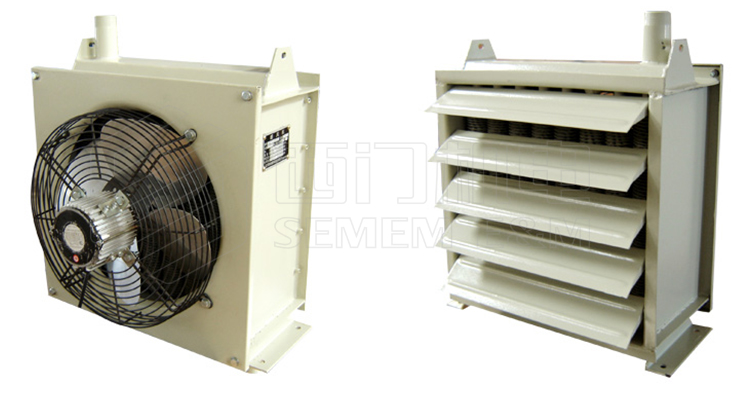

      轴流式蒸汽型暖风机是利用蒸汽为热媒的工业通风采暖设备,由外转子轴流风机、翅片管散热器及精美的百叶窗等部件组成,结构紧凑合理、外形新颖美观,适用于一般厂房、车间等大型建筑物循环采暖。以下是详细的结构分析。


      外转子轴流风机由风叶、外转子电机、网罩、引接线等部分组成。风机结构通过结构有限元计算,进行强度校核、模态分析、谐响应分析等方法,以保障风机的结构稳定可靠、安全系数高、震动小、抗干扰能力强等规范要求。还可根据要求安装热保护器、接线盒等部件或者选用圆筒式、方框式等不同的安装方式。该风机是轴流式蒸汽型暖风机通风功能的核心部件,采用外转子式的风机能使通风效果更好,采暖效果更佳。


      把热媒热量转化为空气热量的转化器就是翅片散热器,是由散热排管和外框组合的联合机组。当热媒流经翅片管基管时,通过热传导、热辐射和强制对流的方式加热周围的空气,使空气迅速均匀升温从而达到采暖供热的目的。配上外转子轴流风机和风道把热风传递出去,这就是轴流式蒸汽型暖风机的通用方式,如大棚采暖、厂房采暖、空调的换热机组配套等都可用到。


      百叶窗是轴流式蒸汽型暖风机另一个部件,其作用虽不如上述两个不可或缺,但同样起着举足轻重的作用。

      一、防灰防损伤,有效保护散热器不受灰尘覆盖或其他外物造成的损伤,不用时可以收起,延迟暖风机的使用寿命;

      二、平衡外部美观度,前后对称,做整体喷漆处理后色调协调一致,美观大方;

      三、维护简便,保护了核心部件,节省了维护时间,减少了工作流程,只需定期做好除尘除垢即可。


     点击》》 轴流式蒸汽型暖风机 了解详情
     版权所有:西门机电,转载请注明。

编辑 Tang (本文版权所有,请勿复制商用)
